Η ανάρτηση αποτελεί ένα είδος ελαστικού συνδέσμου που διαχωρίζει τις αναρτημένες (όπως είναι το πλαίσιο, η μηχανή, οι επιβάτες, κτλ.) με τις μη αναρτημένες (οι τροχοί, οι δίσκοι πέδησης, οι άξονες του διαφορικού, κτλ.) μάζες ενός οχήματος.Κάθε σύστημα ανάρτησης αποτελείται από ένα σύνολο μηχανικών αρθρώσεων και συναρμογών, που συνεργάζονται με ελατήρια και αμορτισέρ και λειτουργούν για να ελέγξουν την κατακόρυφη ταλάντωση των τροχών και τη συνεπαγόμενη αυξομείωση της απόστασης τους από το αναρτημένο κυρίως σώμα του οχήματος. Η λειτουργία των αναρτήσεων αφορά αφενός την άνεση, δηλαδή την μείωση των ταλαντώσεων που φτάνουν στο αμάξωμα και στην καμπίνα των επιβατώ, και αφετέρου την οδηγησιμότητα του οχήματος.

Ελατήρια

Αποτελεί το κύριο στοιχείο μιας ανάρτησης και είναι ένα σώμα που καθώς συμπιέζεται και αλλάζει σχήμα, αποθηκεύει μέσα του ένα ποσό μηχανικής ενέργειας και το απελευθερώνει αμέσως μόλις επανέλθει στο αρχικό του σχήμα. Κάθε ελατήριο διαθέτει έναν συγκεκριμένο συντελεστή σκληρότητας, δηλαδή έναν αριθμό ο οποίος περιγράφει το λόγο της δύναμης που παραμορφώνει το ελατήριο, προς το μέγεθος της παραμόρφωσης που προκαλείται. Ο συντελεστής αυτός προέρχεται από ένα σύνολο δεδομένων όπως είναι ο συντελεστής ελαστικότητας του υλικού από το οποίο είναι κατασκευασμένο, αλλα και από τον τρόπο και το είδος της παραμόρφωσης που του γίνεται, πάντα βέβαια σε σχέση με την επιλεγμένη διατομή του υλικού στην περιοχή της παραμόρφωσης.

Τα ημιελλειπτικά ελατήρια

Τα ελατήρια αυτά είναι τα πρώτα που χρησιμοποιήθηκαν για την ανάρτηση των αυτοκινήτων και σήμερα χρησιμοποιούνται σχεδόν αποκλειστικά στα βαριά οχήματα. Πρόκειται για μια σειρά ελασμάτων (φύλλων) από χάλυβα, που το μήκος τοθς μειώνεατι διαδοχικά, καθώς τοποθετούνται το ένα επάνω στο άλλο. Στο μέσον τους ή, σπανιότερα σε ασύμμετρη θέση, συνδέονται με έναν κεντρικό πείρο ο οποίος και τα διαπερνά. Ο αριθμός των ελασμάτων αρχίζει από ένα ή δύο και φθάνει μέχρι και πάνω από δέκα, στις περιπτώσεις βαρέων οχημάτων. Το σύνολο τους συμπεριφέρεται σαν ένα ενιαίο δοκάρι στη μέση χοντρό και στις άκρες λεπτό, αλλα με ελαστικότητα μεγαλύτερη απ' όση θα είχε αν ήταν ένα ενιαίο συμπαγές κομμάτι.

Τα ημιελλειπτικά ελατήρια μπορούν να παίξουν και το ρόλο του ψαλιδιύ μιας ανάρτησης, δηλαδή αποτελούν και το βραχίονα έδρασης του άξονα των τροχών χωρίς να χρειάζεται άλλο εξάρτημα. Επεπλέον, η εσωτερική τριβή που δημιουργείται ανάμεσα στα φύλλα όταν αυτά κάμπτονται, μετατρέπει την κινητική ενέργεια σε θερμότητα και αποσβένει τις ταλαντώσεις, γι' αυτό και πολλά από τα πρώτα αυτοκίνητα δεν χρησιμοποιούσαν καθόλου επιπρόσθετα αμορτισέρ.

Τα ελικοειδή ελατήρια

Τα ελικοειδή ελατήρια αποτελούνται από κυκλικής διατομής χαλύβδινη ράβδο που έχει περιελιχθεί ελικοειδώς. Τα ελατήρια αυτά που από τη φύση τους δέχονται μόνο θλιπτικά φορτία και χρησιμοποιούνται σε συστήματα ανεξάρτητης ανάρτησης, τοποθετούμενα μεταξύ του άνω η κάτω βραχίονα (ψαλιδιού) και αμαξώματος ή πλαισίου σε κατάλληλες υποδοχές. Η δυνατότητα φόρτισης τους εξαρτάται από τη διάμετρο της χαλύβδινης ράβδου που διαθέτουν, απο το μέγεθος της διαμέτρου του ελατηρίου και από τον αριθμό των σπειρών που έχουν.

Το πιο κοινό είδος ελατηρίου είναι το "απλό" με σταθερό συντελεστή σκληρότητας σε όλες τις σπείρες, οι οποίες είναι ίδιας διαμέτρου, βήματος και πάχους. Το ελατήριο αυτό συμπεριφέρεται γραμμικά και διατηρεί τον ίδιο συντελεστή σκληρότητας όσο κι αν συμπιεστεί ή εκταθεί από την έδραση κάποιου αναρτημένου φορτίου. Το ελάχιστο μήκος που μπορεί να έχει ένα τέτοιο ελατήριο, ορίζεται από το σημείο όπου όλες οι σπείρες του θα ακουμπήσουν η μία πάνω στην άλλη ταυτόχρονα, μετατρέποντας το σε συμπαγή μεταλλικό κύλινδρο. Για να αποφευχθεί η πιθανότητα να συμβεί κάτι τέτοιο, τα ελατήρια αυτά έχουν συνήθως ελαστικά τακάκια (στόπερ), τα οποία αναλαμβάνουν δράση λίγο πριν τον τερματισμό.

Άλλο ένα έιδος ελατηρίου είναι το ελικοειδή ελατήριο με μεταβλητό συντελεστή σκληρότητας, το οποίο έχει σχεδιαστεί έτσι ώστε, προς τις άκρες του, οι σπείρες να είναι πιο πυκνά διατεταγμένες, ενώ στο κεντρικό τμήμα να απέχουν μεταξύ τους αρκετά. Καθώς το ελατήριο συμπιέζεται, οι σπείρες με τα μικρά διάκενα ακουμπούν, αφήνοντας μόνο ένα μικρό κεντρικό κομμάτι του ελατηρίου να λειτουργεί. Μετά τα πρώτα εκατοστά "μαλακής" βύθισης, δηλαδή, το εναπομείναν λειτουργικό τμήμα συμπεριφέρεται σαν σκληρότερο ελατήριο. Σήμερα χρησιμοποιούνται διάφορων ειδών ελατήρια, που μπορεί, πέρα από την κανονική κυλινδρική μορφή τους , να παρουσιάζουν είτε σμίκρυνση στη μέση του κυλίνδρου, είτε να έχουν κωνική ή οβάλ μορφή.

Στρεπτική ράβδος

Η στρεπτική ράβδος είναι ένα μακρύ μεταλλικό εξάρτημα κυκλικής συνήθως διατομης, κατασκευασμένο από ειδικό ατσάλι ελατηρίων, του οποίου το ένα ακρο στερεώνεται στο σασί του αυτοκινήτου, ενώ στο άλλο άκρο προσαρμόζεται ένας βραχίονας. Ο τροχός του αυτοκινήτου βρίσκεται στην άκρη του βραχίονα και καθώς ανεβοκατεβαίνει, αναγκάζει τη στρεπτική ράβδο να υποστεί στρεπτικές ροπές, στις οποίες αντιδρά ανάλογα.

Ένα απο τα πλεονεκτήματα τους είναι το μικρό βάρος και η ευκολία τοποθέτησης τους χαμηλά σε περιοχές του πλαισίου, όπου δεν ενοχλούν κανέναν με την παρουσία τους.

Οι στρεπτικές ράβδοι χρησιμοποιήθηκαν από τις δεκατίες του 30' και του 40', αρχικά σε αγωνιστικά αυτοκίνητα και κατόπιν στα αυτοκίνητα παραγωγής. Σήμερα χρησιμοποιούνται στην ανεξάρτητη μπροστινή ανάρτηση μερικών τετρακίνητων και στην πίσω ανάρτηση αρκετών μικρών μπροστοκίνητων, κυρίως από την Renault.

Αποσβεστήρας ταλαντώσεων (αμορτισέρ)

Οι αποσβεστήρες ταλαντώσεων γνωστοί και ως αμορτισέρ, έχουν ως σκοπό να αποσβέσουν τις ταλαντώσεις που δημιουργούνται από τα ελατήρια και είναι ενοχλητικές για τους επιβάτες.

Υδραυλικός τηλεσκοπικός αποσβεστήρας

Η αρχή λειτουργίας του υδραυλικού αμοτισέρ βασίζεται στο ότι, με την κίνηση της ανάρτησης, ένα μικρό έμβολο αναγκάζεται σε παλινδρόμηση μέσα σ' ένα κύλινδρο γεμάτο από κάπιο υγρό. Το υγρό πιέζεται και αναγκάζεται να περάσει μέσα από κάποια ή κάποιες οπές. Κι επειδή κάτι τέτοιο δεν του είναι εύκολο, ενεργοποιεί μια δύναμη αντίδρασης στην κίνηση του πιστονιού, άρα και στην κίνηση της ανάρτησης. Δηλαδή αυτό που κάνει το υδραυλικό σμορτισέρ είναι να μετατρέπει την κινητική ενέργεια της πάνω κάτω κίνησης του τροχού, σε τριβή μεταξύ των μορίων του λαδιού και σε θερμότητα η οποία αποβάλλεται. Τα σημερινά αμορτισέρ είναι όλα απλές τηλεσκοπικές υδραυλικές τρόμπες και έχουν στο έμβολο τους οπές διαφορετικών διαστάσεων και μονόδρομες βαλβίδες (reed valves), που φροντίζουν να μεταβάλλουν ανάλογα την αποσβεστική δύναμη, όταν κινούνται προς τη μία ή προς την άλλη κατεύθυνση (συμπίεση ή έκταση της ανάρτησης).

Η παρουσία αέρα μέσα στο υδραυλικό σύστημα τροποποιεί τη συμπεριφορά του υγρού μετατρέποντας το σε ελαστικό, ενώ κανονικά θα έπρεπε να είναι ασυμπίεστο. Πολλά αμορτισέρ, ιδίως αυτά των αυτοκινήτων υψηλών επιδόσεων, περιέχουν ένα θάλαμο αερίου υψηλής πίεσης (συνήθως αζώτου) που αποτρέπει το σχηματισμό φυσαλίδων, αλλα και προφυλάσσει τα υλικά από άμεση επαφή με το φθοροποιό οξυγόνο.

Ρυθμιζόμενα αμορτισέρ

Τα περισσότερα τέτοια συστήματα λειτουργούν μέσω μιας ή δύο ηλεκτρομαγνητικά ελεγχόμενων διόδων του υδραυλικού υγρού οι οποίες παίζουν το ρόλο του bypass μιας κεντρικής μόνιμα ανοιχτής διόδου. Στις διόδους αυτές υπάρχουν βαλβίδες που λειτουργούν σε θέσεις On-Off, δηλαδή κρατούν τις διόδους εντελώς ανοιχτές ή εντελώς κλειστές. Με τον τρόπο αυτό ελέγχεται το συνολικό εμβαδόν των ανοιγμάτων διέλευσης του υγρού και επιτρέπονται δύο τρείς διαφορετικές ρυθμίσεις των χαρακτηριστικών απόσβεσης του αμορτισέρ.

Για παράδειγμα, στην τρίτη σκάλα και οι δύο βαλβίδες των διόδων είναι κλειστές. Αυτή είναι η επιλογή "Sport". Με τη μία βαλβίδα κλειστή και την άλλη ανοιχτή έχουμε την επιλογή "Normal" και όταν ανοίξουν και οι δυο βαλβίδες, το αμορτισέρ λειτουργεί πολύ μαλακά στη θέση "Comfort".

Μαγνητοροϊκά αμορτισέρ

Αποτελούν δημιουργία της αμερικάνικης εταιρείας Delphi και είναι γνωστά με το εμπορικό όνομα Magnetic Ride Control. Η μαγνητοροϊκή αρχή λειτουργίας του συστήματος βασίζεται στην ιδιότητα ενός ειδικού υγρού, να μεταβάλλει τη ρευστότητά του ανάλογα με την ένταση του μαγνητικού πεδίου μέσα στο οποίο βρίσκεται. Το υγρό αυτό μπορεί να γίνει από τόσο λεπτόρρευστο, όσο ένα λιπαντικό SAE 10, μέχρι τόσο παχύρρευστο όσο μια βαλβολίνη SAE 80. Κι αυτό σχεδόν ακαριαία, χωρίς τη συμμετοχή κινούμενων μερών. Το μαγνητοροϊκό αμορτισέρ Είναι ένας απλούστατος μηχανισμός χωρίς βαλβίδες, οπές, ελατήρια και κλαπέτα. Το μόνο που χρειάζεται είναι κάποιος αυλός που να περνάει κοντά από έναν ηλεκτρομαγνήτη. Η αυξομείωση της έντασης του πεδίου κάνει όλη την υπόλοιπη δουλειά.

Σινεμπλόκ (Silent block)

Τα διάφορα μέρη της ανάρτησης συνδέονται με το πλαίσιο ή αμάξωμα και, σπανιότερα, μεταξύ τους, με μεταλλοελαστικούς συνδέσμους. Συνήθως, οι σύνδεσμοι αυτοί περιλαμβάνουν δύο μεταλλικά χιτώνια μεταξύ των οποίων παρεμβάλλεται με ειδική κόλληση, ελαστικό χιτώνιο (ελαστικός δακτύλιος). Οι σύνδεσμοι αυτοί που είναι γνωστοί ως "σινεμπλόκ" έχουν ως σκοπό τη μεταφορά δυνάμεων μεταξύ αναρτημένων και μη αναρτημένων μερών του αυτοκινήτου με ελαστικότητα και παράλληλα, με αθόρυβη λειτουργία.

Αντιστρεπτική ράβδος

Η αντιστρεπτική ράβδος (γνωστή κι ως ζανφόρ) είναι μία ράβδος-ελατήριο που συνήθως έχει σχήμα Π και δεν συνδέει τους τροχούς με το σασί, όπως όλα τα ελατήρια των αναρτήσεων, αλλα συνδέει τον κάθε τροχό με τον απέναντι της άλλης πλευράς, έτσι που όταν η ανάρτηση του ενός τροχού συμπιεστεί, να μεταφερθεί η πίεση, ελαστικά, και στην ανάρτηση του άλλου. Ανάλογα με τη σκληρότητα της ράβδου αυτής, αλλά και των μοχλικών δυνάμεων της έδρασής της, επηρεάζεται η αντίσταση του αυτοκινήτου στο φυγοκεντρικό ρολάρισμα. Η αντιστρεπτική μπορεί να περιορίσει το ρολάρισμα επειδή κάνει το ελατήριο του εξωτερικού τροχού να συμπεριφέρεται σαν πιο σκληρό απ' όσο πραγμαικά είναι, γιατί "βοηθιέται" απ' το ελατήριο του εσωτερικόυ τροχού, το οποίο χωρίς αυτήν θα ήταν ελάχιστα ή καθόλου φορτισμένο. Έτσι σε επίπεδο σχεδιασμού, οι αντιστρεπτικοί ράβδοι μπορούν να χρησιμοποιηθούν για να ρυθμίσουν την οδική συμπεριφορά.

Ανάρτηση με διπλά ψαλίδια

Αποτελείται από βραχίονες που έχουν διχαλωτό σχήμα, παρόμοιο με αυτό του κεφαλαίου ελληνικού γράμματος "λάμδα" (Λ). Στην ανάρτηση του κάθε τροχού τα ψαλίδια είναι δύο, το πάνω και το κάτω, κι έχουν δύο πόδια (σκέλη) το καθένα. Η βάση του κάθε ψαλιδιού, δηλαδή τα δύο του πόδια συνδέονται αρθρωτά σε κάποιο σταθερό σημείο του σασί και στην κορυφή του το κάθε ψαλίδι έχει έναν ακόμα αρθρωτό σύνδεσμο, με τον οποίο συνδέεται με την τέταρτη κατακόρυφη πλευρά του αρθρωτού τετράπλευρου, που δεν είναι άλλη απ' το φορέα του άξονα του τροχού.

Αν πρόκειται για μπροστινό τροχό, τότε ο φορέας του άξονα του πρέπει να μπορεί να στρέφεται γύρω από τον νοητό άξονα που ορίζουν τα σημεία της σύνδεσης του με τις κορυφές των ψαλιδιών. Στην πράξη, μόνο ένα από τα δύο ψαλίδια χρειάζεται να έχει σχήμα διχαλωτό, δηλαδή να αρθρώνεται σε δύο σημεία του σασί. Το άλλο μπορρεί να είναι ένας απλός βραχίονας, ένα μπράτσο, με μία μόνο σύνδεση.

Ανάρτηση με γόνατα Μακ-Φέρσον (Mac-Pherson)

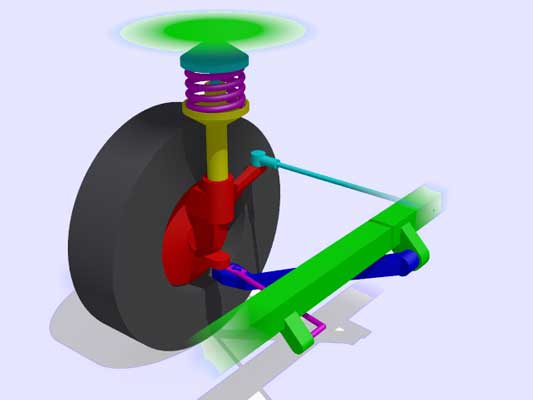

Στο σύστημα αυτό χρησιμοποιήται μόνο ένα αρθρωτό δίχαλο (ψαλίδι), το οποίο συνδέει το σασί με το κάτω μέρος του φορέα του τροχού. Στην πα΄νω πλευρά δεν υπάρχει ψαλίδι, αλλά μια κατακόρυφη τηλεσκοπική αντηρίδα, η οποία έχει μέσα της τα αμορτισέρ και γύρω της ένα μακρύ σπειροειδές ελατήριο, Αυτή η τηλεσκοπική αντηρίδα ενσωματώνεται στο κάτω μέρος της (χωρίς αρθρωση) με το φορέα του άξονα του τροχού και στο επάνω μέρος της στερεώνεται με μια ειδικά σχεδιασμένη πυργοειδή εσοχή του ενοποιημένου σήμερα σασοαμαξώματος.

Ανάρτηση παλλαπλών συνδέσμων

Η ανάρτηση πολλαπλών συνδέσμων μοιάζει με μια ανάρτηση με διπλά ψαλίδια, όπου το καθένα απ' αυτά έχει χωριστεί σε δύο βραχίονες -σύνολο τέσσερις- και μερικές φορές προστίθεται κι ένας πέμπτος. Ο κάθε βραχίονας είναι υπεύθυνος για μια συγκεκριμένη παράμετρο της θέσης και της κινησιολογίας του τροχού, όπως είναι η μεατβολή της γωνίας κάμπερ, η διαμήκης σταθερότητα και η εγκάρσια τοποθέτηση.

Η εγκάρσια τοποθέτηση του κέντρου του τροχού, δηλαδή η απόστασή του από τον διαμήκη άξονα του αυτοκινήτου, δεν είναι σταθερή και αμετάβλητη, γιατί αν ένας τροχός ματαβάλλει τη γωνία κάμπερ και διατηρεί το κέντρο του σταθερό ως προς το αυτοκίνητο, τότε τα πέλματα των δύο απέναντι τροχών θα πλησιάζουν ή θα απομακρύνονται, πράγμα που δεν πρέπει να είναι και τόσο ευχάριστο για τα λάστιχα. Οι βραχίονες ενός τέτοιυ μηχανισμού πρέπει να μπορούν να συνεργάζονται για τον ίδιο σκοπό, χωρίς όμως ο ένας να παρεμποδίζει τη δουλειά του άλλου και να βρίσκονται και σε τέτοιες θέσεις και σχήμα, που να αφήνουν χώρο στο σχεδιαστή για την τοποθέτηση άλλων εξαρτημάτων του αυτοκινήτου.

Υστερούντες και ημιϋστερούντες βραχίονες

Στη συγκεκριμένη περίπτωση οι τροχοί είναι συνδεδεμένοι στο άκρο ενός απλού αρθρωτού βραχίονα, ο οποίος θα μπορεί να ανεβοκατεβαίνει περιστρεφόμενος γύρω από το άλλο άκρο, που συνδέεται με μία εγκάρσια άρθρωση με το αυτοκίνητο. Όταν ο άξονας περιστροφής των βραχίονων είναι κάθετος προς τη διέυθυνση κίνησης του οχήματος, δηλαδή προς τον διαμήκη άξονα του αυτοκινήτου, τότε οι βραχίονες ονομάζονται διαμήκεις βραχίονες και μπορεί να είναι "οδηγοί" ή "υστερούντες", ανάλογα αν ο τροχός ωθείται ή σύρεται από τον βραχίονα αντίστοιχα.

Όταν ο άξονας περιστροφής των βραχίονων βρίσκεται υπό οποιαδήποτε άλλη γωνία ως προς τη διεύθυνση κίνησης του αυτοκινήτου, δηλαδή ως προς τον διαμήκη άξονα του αυτοκινήτου, τότε οι βραχίονες ονομάζονται "ημιϋστερούντες".

Ημιάκαμπτοι άξονες (τύπου "γέφυρας')

Οι ημιάκαμπτοι άξονες χρησιμοποιούνται σε σύγχρονες κατασκευές μικρών επιβατικών αυτοκινήτων και ενεργούν σαν σταθεροποιητές, ενώ αυξάνουν και την ευστάθεια του αυτοκινήτου, κυρίως, στις στροφές.

Τα άκρα της "γέφυρας ενός ημιάκαμπτου άξονα είναι συγκολλημένα με δύο παράλληλους διαμήκεις χαλύβδινους βραχίονες, δεξιά και αριστερά, ενώ πάνω στους βραχίονεςε στερεώνονται οι τροχοί. Επίσης τα άκρα της γέφυρας στο άνω μέρος της έχουν ειδικά διαμορφωμένα στηρίγματα πρόσδεσης, όπου μέσω ελαστικών εδράνων, στηρίζονται με κοχλίες στο αμάξωμα.
